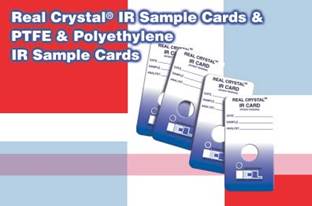

Poco più grandi di un biglietto da visita, rappresentano
una novità assoluta ed economica per il campionamento di liquidi, polveri in
sospensione oleosa e film ottenuti per evaporazione del solvente o per
pirolisi. Sono ideali per analisi qualitative rapide.
Dato il loro modesto costo possono essere utilizzate una sola volta e
conservate con il nome del campione la data etc. Consentono così un grosso
risparmio di tempo. L’operatore infatti non deve perdere tempo nella
tediosa pulizia del disco di NaCl o KBr per poterlo riutilizzare.
Sono costituite da un
cartoncino a doppio strato sul quale si può scrivere la data, il tipo di
campione, il nome dell’analista. Il cartoncino ha un foro libero di
9,5mm, 15mm o 19 mm.
Nella zona del foro, fra i due cartoncini è solidamente fissato un vero
cristallo di NaCl, KCl o KBr sul quale si può depositare il campione da
analizzare. Il cartoncino ha dimensioni di 2” x 4” e entra
facilmente nel supporto universale di qualsiasi spettrofotometro infrarosso.
Il vantaggio delle REAL
CRYSTAL® IR CARDS è quello di non presentare picchi di assorbimento che
invece limitano l’utilità del PTFE o del polyethylene.
Esse trasmettono oltre
l’ottanta per cento dell’energia disponibile con il cristallo da
15 e 19 mm di diametro e sopra il 70% con il cristallo da 9,5 mm di diametro.
Esse possono inoltre
essere utilizzate come substrato per singolo uso con soluzioni acquose. Per
esempio è possibile ottenere un film polivinilico su di un cristallo di KBr
da una soluzione satura di acqua e alcool polivinilico. L’acqua è
allontanata per evaporazione. Si ottiene così il film di PVA e basta inserire
la real crystal® IR card nel percorso ottico dello spettrofotometro per
registrare lo spettro.
REAL CRYSTAL® IR CARDS sono disponibili anche complete di finestrine di
rivestimento protettive.
Questi cristalli di rivestimento protettivi sono piccole finestre quadrate
che possono essere utilizzate insieme con le REAL CRYSTAL® IR CARD di 19 mm,
per formare una specie di sandwitch del campione posto fra la finestra della
REAL CRYSTAL® IR CARD e il cristallo quadrato di rivestimento. Ciò facilita
ulteriormente l’uso delle REAL CRYSTAL® IR CARD per campioni liquidi e
per emulsioni.
ICL ha inoltre
reintrodotto le 3M® che sono prodotte sotto licenza della Minnesota Mining
and Manufactoring Company. Le CARDS in PTFE o polietilene sono utili per
analisi qualitative, sono 2”x4” e si montano verticalmente nel
portacampione degli spettrofotometri IR. Le CARDS hanno un’apertura di
19 mm e spazio per scrivere i dati di riferimento del campione e la data. Le
CARDS in PTFE mostrano bande di assorbimento fra 4400 e 400 cm-1 (vedi fig. 1
e 2).
COME ORDINARE LE REAL CRYSTAL® IR SAMPLE CARD
|
Codice
|
Descrizione
|
|
0000-7095
|
NaCl
|
Confezione da 25, apertura 9,5 mm
|
|
0000-7096
|
KBr
|
Confezione
da 25, apertura 9,5 mm
|
|
0000-7097
|
KCl
|
Confezione
da 25, apertura 9,5 mm
|
|
0000-7131
|
NaCl
|
Confezione da 25, apertura 15 mm
|
|
0000-7132
|
KBr
|
Confezione
da 25, apertura 15 mm
|
|
0000-7133
|
KCl
|
Confezione
da 25, apertura 15 mm
|
|
0000-7087
|
NaCl
|
Confezione da 25, apertura 19 mm
|
|
0000-7090
|
KBr
|
Confezione
da 25, apertura 19 mm
|
|
0000-7091
|
KCl
|
Confezione
da 25, apertura 19 mm
|
|
0000-7092
|
NaCl
|
Finestrelle quadrate di protezione, confezione da 25
|
|
0000-7093
|
KBr
|
Finestrelle
quadrate di protezione, confezione da 25
|
|
0000-7094
|
KCl
|
Finestrelle
quadrate di protezione, confezione da 25
|
|
0000-7361
|
PTFE
|
Confezione da 10 PTFE CARDS
|
|
0000-7362
|
PTFE
|
Confezione
da 25 PTFE CARDS
|
|
0000-7363
|
PTFE
|
Confezione
da 50 PTFE CARDS
|
|
0000-7364
|
Poliet.
|
Confezione da 10 Polietilene CARDS
|
|
0000-7365
|
Poliet.
|
Confezione
da 25 Polietilene CARDS
|
|
0000-7366
|
Poliet.
|
Confezione
da 50 Polietilene CARDS
|
|
0000-7800
|
Poliet.
|
Confez. da 10 CARDS in polietilene con due substrati per
campione
|
|
0000-7801
|
Poliet.
|
Confez.
da 25 CARDS in polietilene con due substrati per campione
|
|
0000-7802
|
Poliet.
|
Confez.
da 50 CARDS in polietilene con due substrati per campione
|

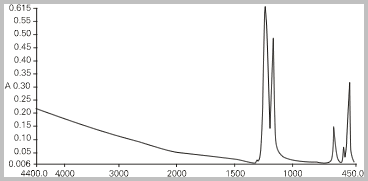

Figura 1: PTFE

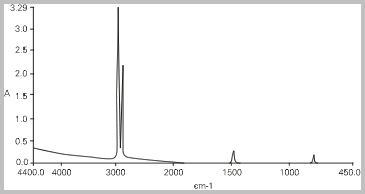

Figura 2: Polyethylene

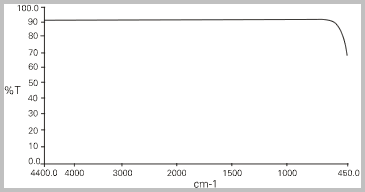

Figura 3: NaCl

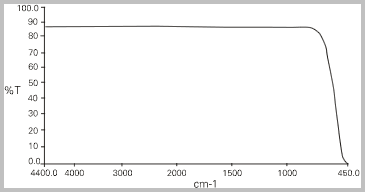

Figura 4: KCl

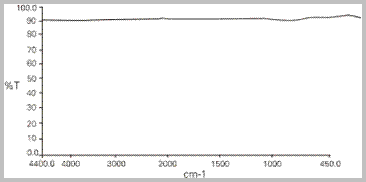

Figura 5: KBr

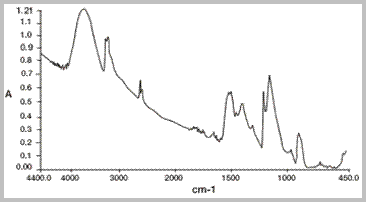

Figura 6:
Polyvinyl alcohol film cast from aqueous solution
on a KBr
Real Crystal® IR Card.
